Het meest voorkomende component. Leer de kleurcode lezen en herken wanneer een oude weerstand vervangen moet worden.
De kleurcode
De waarde van een weerstand staat met gekleurde ringen aangegeven. Bij vier ringen zijn de eerste twee cijfers, de derde de vermenigvuldiger en de vierde de tolerantie. De cijfers: zwart=0, bruin=1, rood=2, oranje=3, geel=4, groen=5, blauw=6, paars=7, grijs=8, wit=9.
Voorbeeld: bruin-zwart-rood-goud = 1, 0, ×100 = 1000 Ω = 1 kΩ, met goud = ±5% tolerantie. Een 4,7 kΩ ±5% mag tussen 4465 en 4935 Ω liggen.
Het schemasymbool van een weerstand; de waarde (hier 4k7) lees je af via de kleurringen.
Veroudering en vervangen
Oude koolweerstanden, vooral carbon-composition, kunnen met de jaren in waarde weglopen — meestal omhoog. Bij restauratie meet je verdachte weerstanden en vervang je ze als ze te ver afwijken.
Kies bij vervanging soms een hoger wattage dan strikt nodig: meer marge geeft minder warmte en langere levensduur. De weerstandswaarde blijft daarbij hetzelfde.

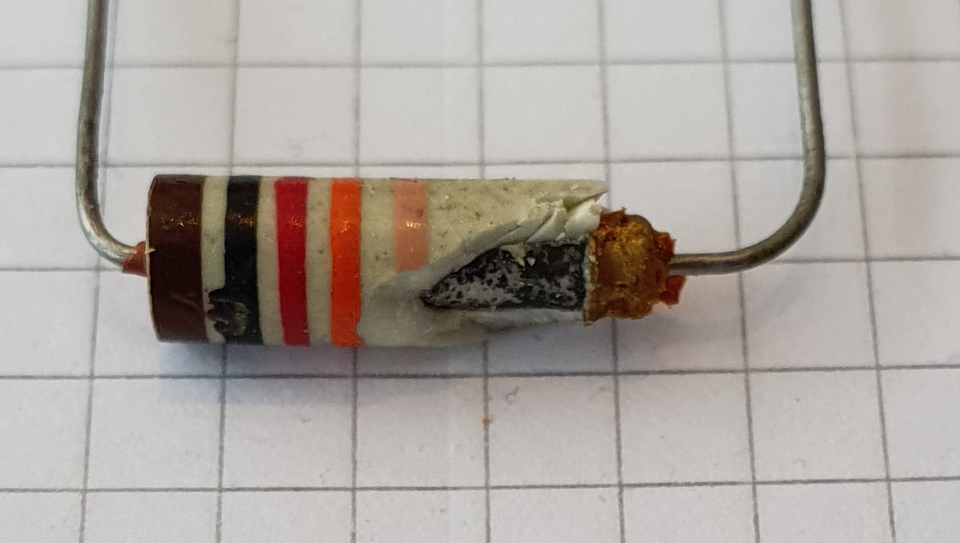

Een verouderde carbon-composition weerstand met een barst — zulke weerstanden driften vaak weg. — YoktoBit (CC BY-SA 4.0)
Waarom bestaan er alleen 'rare' waarden? De E-reeksen
Je koopt geen weerstand van precies 500 Ω — wel 470 of 560 Ω. Dat komt door de E-reeksen: standaardwaarden die zó gekozen zijn dat elke stap procentueel even groot is en de tolerantiebanden netjes op elkaar aansluiten. De E12-reeks (±10%) bestaat uit: 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68 en 82 — telkens te vermenigvuldigen met een macht van tien.
Daarom kom je overal dezelfde getallen tegen: 470 Ω, 4,7 kΩ, 47 kΩ en 470 kΩ zijn allemaal '47' uit de reeks. Handig om te weten bij het bestellen: de dichtstbijzijnde E12-waarde is vrijwel altijd goed genoeg, want het origineel had zelf ook 10–20% tolerantie.
Soorten weerstanden
Voor het geluid maakt het type in de meeste posities weinig uit; voor betrouwbaarheid des te meer. Vervang je een verbrande weerstand, onderzoek dan ook wáárom hij verbrandde — een weerstand overlijdt zelden zonder oorzaak elders.
Carbon composition (koolcomposiet): de klassieke bruine cilinders in vintage toestellen; driften omhoog met de jaren en zijn vochtgevoelig.
Koolfilm: de moderne budgetkeuze, typisch ±5%.
Metaalfilm: nauwkeurig (±1%), stabiel en ruisarm — de standaardvervanging bij restauratie.
Draadgewonden: voor vermogen (5 W en meer), bijvoorbeeld als kathode- of bleeder-weerstand; vaak in een keramisch of gecementeerd huis.
Weerstanden meten in een schakeling
Een weerstand in-circuit meten kan misleiden: alles wat er parallel aan hangt, meet mee en drukt de uitkomst omlaag. Meet je een verdacht lage waarde, soldeer dan één been los en meet opnieuw — dan meet je alleen de component zelf.
Meet altijd spanningloos en met ontladen condensatoren: restspanning maakt een ohm-meting onbetrouwbaar en kan de meter beschadigen. En een geheugensteun: een gemeten waarde die te hóóg is, komt zelden door parallelpaden — dat wijst echt op een gedrifte of onderbroken weerstand.
Slaan lading op en koppelen of filteren signalen. Het belangrijkste te vervangen onderdeel bij restauratie.
Types en toepassingen
Elektrolytisch (elco): grote waarden, gepolariseerd (+ en −), gebruikt voor het filteren van de voeding. Verkeerd om aangesloten kan hij lekken of openbarsten.
Folie/film: stabiel en lekvrij, gebruikt om het audiosignaal te koppelen tussen trappen.
Keramisch: kleine waarden, voor ontkoppeling van hoge frequenties.
Eenheden: 1 µF = 1000 nF. Oude schema's noteren koppelcondensatoren vaak in µF, bijv. 0,047 µF = 47 nF.
Een elektrolytische (filter)condensator en zijn schemasymbool. Let op de gemarkeerde minkant en het langste pootje (+).
De koppelcondensator als klassieke storing
Een koppelcondensator laat het AC-audiosignaal door naar de volgende trap, maar blokkeert de DC-werkspanning. Oude papier-/wax-types gaan na decennia DC lekken. Lekt er DC door naar het rooster van de volgende buis, dan verschuift de bias, gaat die buis te veel stroom trekken, loopt heet en kan rood gloeien. Vervang zulke condensatoren altijd.

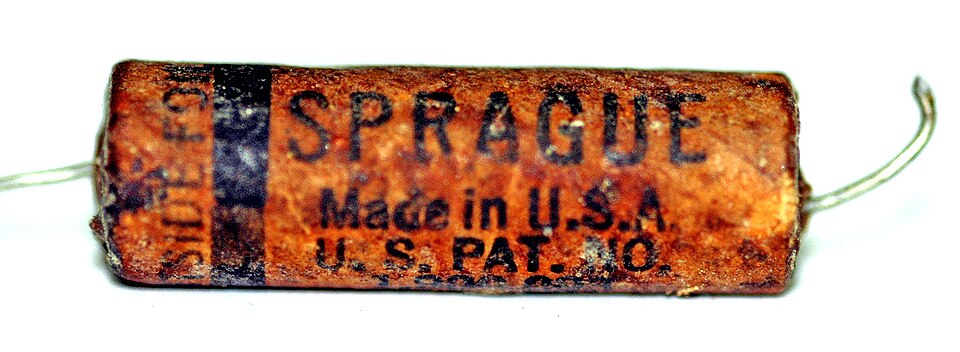

Een vintage papier-koppelcondensator — precies het type dat na decennia DC gaat lekken. — Mercado Viagens (CC BY 2.0)
Hoe een condensator werkt
Een condensator bestaat uit twee geleidende platen met een isolerende laag (het diëlektricum) ertussen. Sluit je er spanning op aan, dan hoopt zich lading op de platen op: de condensator laadt op tot de aangelegde spanning en dan stopt de stroom. De hoeveelheid lading volgt Q = C × U — meer capaciteit of meer spanning betekent meer opgeslagen lading en energie.
Laden en ontladen kost tijd, bepaald door de tijdconstante τ = R × C (zie ook de veiligheidsunit). Precies dit gedrag maakt de condensator zo veelzijdig: hij onthoudt spanning (filteren), reageert alleen op verándering (koppelen van AC) en bepaalt samen met weerstanden tijden en kantelfrequenties.
Waarom een condensator AC doorlaat: reactantie
Voor wisselspanning gedraagt een condensator zich als een frequentie-afhankelijke 'weerstand', de capacitieve reactantie: X_C = 1 / (2π × f × C). Hoe hoger de frequentie of hoe groter de capaciteit, hoe lager X_C. Voor DC (f = 0) wordt X_C oneindig — vandaar: DC geblokkeerd, AC doorgelaten.
Rekenvoorbeeld: een koppelcondensator van 100 nF heeft bij 1000 Hz een reactantie van X_C = 1 / (2π × 1000 × 0,0000001) ≈ 1,6 kΩ — verwaarloosbaar vergeleken met de roosterlekweerstand van vaak 470 kΩ of 1 MΩ erachter, dus het audiosignaal passeert vrijwel ongehinderd. Bij heel lage frequenties stijgt X_C en gaat er bas verloren: daarom bepaalt de koppelcondensator mede de laagweergave.
Markeringen lezen op oude en nieuwe condensatoren
Reken bij het bestellen altijd om naar één eenheid — de meeste bestelfouten zijn factor-1000-fouten tussen µF, nF en pF.
De actieve en koppelende componenten die het hart van een buizenversterker vormen.
Diode en buis
Een diode laat stroom maar in één richting door (geleidt in doorlaatrichting, blokkeert in sperrichting) — een elektronische eenrichtingsklep, de basis van gelijkrichting.
Een buis werkt met thermische emissie: de gloeidraad (heater) verhit de kathode zodat die elektronen uitzendt. In een triode regelt de spanning op het rooster (grid) de elektronenstroom van kathode naar anode. Een kleine roosterspanningsverandering stuurt een veel grotere stroom — dat is het versterkingsprincipe.
Schemasymbool van een triode: het rooster tussen kathode en anode stuurt de stroom.
Transformator
De voedingstransformator zet de netspanning om naar de spanningen die het toestel nodig heeft: een hoge AC-spanning voor de B+ (na gelijkrichting) en een lage spanning voor de gloeidraden (vaak 6,3 V). Versterken doet de buis, gelijkrichten doet de gelijkrichter, omzetten doet de transformator.

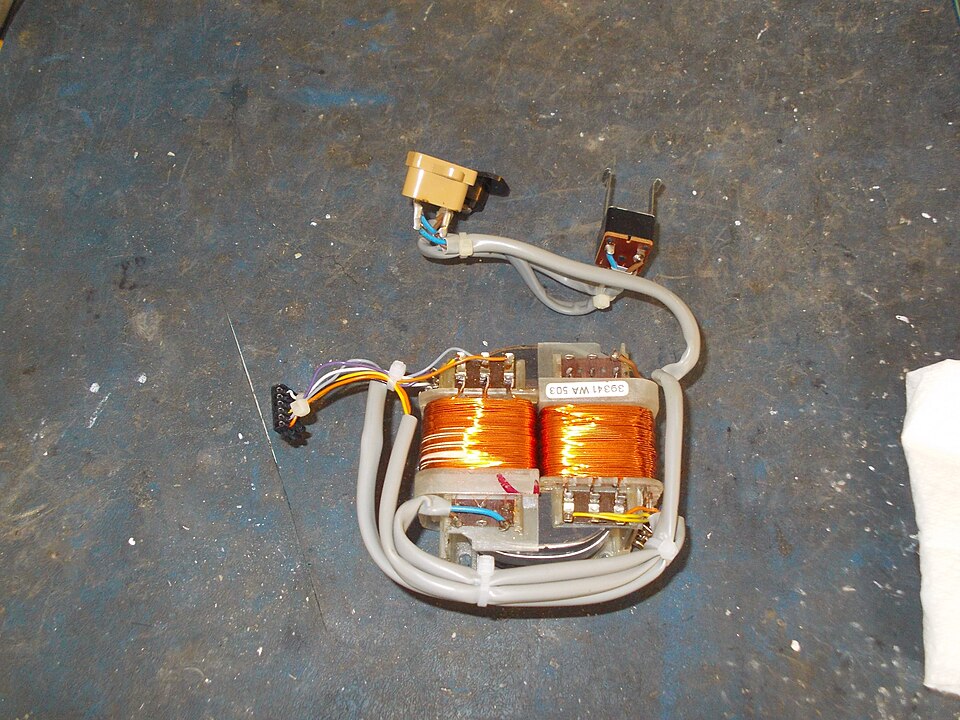

Een voedingstransformator: de blikken kern en koperen wikkelingen zetten de netspanning om. — tony_duell (CC BY 2.0)
De diode testen en gebruiken
Een geleidende siliciumdiode heeft een vrijwel vaste spanningsval van ongeveer 0,6–0,7 V. Dat getal gebruik je ook bij het testen: de diodestand van een multimeter stuurt een klein stroompje en toont die voorwaartsspanning. Gezond: ~0,6 V in de ene richting, geen geleiding ('OL') in de andere. Beide richtingen geleiding = doorgeslagen; beide richtingen niets = onderbroken.
In voedingen zie je diodes als gelijkrichter: één diode geeft halfgolf-gelijkrichting (alleen de positieve helften), vier diodes in brug geven volgolf — beide helften benut, dubbel zoveel pulsen, minder rimpel. Een zenerdiode is de specialist van de familie: die geleidt gecontroleerd in sperrichting bij zijn zenerspanning en dient zo als spanningsreferentie of stabilisator.
Van diode naar triode naar pentode
De buizenfamilie is stap voor stap gegroeid. De buisdiode (Fleming, 1904) heeft alleen een kathode en anode en kan dus gelijkrichten. De triode (De Forest, 1906) voegde het stuurrooster toe tussen kathode en anode — en daarmee was versterking geboren: een kleine roosterspanning stuurt een grote anodestroom.
De pentode voegde nog twee roosters toe. Het schermrooster schermt het stuurrooster af van de anode (minder ongewenste terugwerking, meer versterking); het remrooster (suppressorrooster) duwt elektronen die uit de anode terugketsen (secundaire emissie) terug naar de anode. Vandaar de namen: di-ode (2), tri-ode (3), pent-ode (5 elektroden). Eindbuizen in versterkers zijn vaak pentodes of het verwante beam-tetrode-type.
De transformator dieper: verhoudingen
De spanningsverhouding van een transformator volgt de wikkelverhouding: V_sec / V_prim = N_sec / N_prim. Tien keer minder secundaire wikkelingen = tien keer lagere spanning. De stroom schaalt omgekeerd: wat omlaag gaat in spanning, kan omhoog in stroom (vermogen in ≈ vermogen uit, minus verliezen).
Voor de uitgangstransformator telt nog een derde verhouding: impedantie transformeert met het kwádraat van de wikkelverhouding. Een verhouding van 30:1 maakt van een 8 Ω-luidspreker gezien vanaf de buizenkant 30² × 8 = 7200 Ω — precies het soort belasting dat eindbuizen nodig hebben. Zo 'vertaalt' de uitgangstrafo tussen de hoogohmige buizenwereld en de laagohmige luidspreker.
Onthoud tot slot: een transformator werkt alleen op wisselspanning. Pure DC induceert niets, maakt van de wikkeling een bijna-kortsluiting en kan hem laten doorbranden.
Kernpunten
•Diode = eenrichtingsklep voor stroom.
•Buis: gloeidraad verhit kathode; rooster stuurt de stroom (versterking).
•Transformator zet netspanning om naar B+ en gloeidraadspanning.
