Solderen & desolderen

Een goede verbinding maken

Verwarm de te verbinden delen en laat het soldeer op het hete werkstuk smelten — niet op de soldeerpunt. Zo vloeit het soldeer ín de verbinding en hecht het aan het metaal. Een goede verbinding is glanzend en glad; een matte, korrelige verbinding wijst op te weinig warmte of beweging tijdens stollen (een 'koude las') en is onbetrouwbaar.

Flux (vloeimiddel) verwijdert oxidelaagjes en helpt het soldeer vloeien. Soldeerdraad voor elektronica heeft een fluxkern; bij oude of hardnekkige verbindingen kun je extra flux gebruiken. Tin de punt van je bout (een dun laagje soldeer): dat geleidt warmte beter en beschermt de punt.

Te veel warmte en veiligheid

Verhit een verbinding niet te lang: componenten kunnen beschadigen en printsporen (pads) of soldeerlippen kunnen loslaten. Werk efficiënt — voldoende warm, maar kort.

Oude apparatuur bevat vaak loodhoudend soldeer. Ventileer (de fluxdampen zijn schadelijk), eet of drink niet aan de werkbank en was na afloop je handen.

Soldeer en temperatuur kiezen

Klassiek elektronicasoldeer is een tin-loodlegering: 60/40 smelt rond de 183–190 °C en het eutectische 63/37 op precies 183 °C — dat laatste gaat in één keer van vast naar vloeibaar, zonder papperige tussenfase, en geeft daardoor minder snel koude lassen. Loodvrij soldeer smelt hoger (rond 217–227 °C) en vloeit wat minder mooi; voor reparatie aan vintage apparatuur, dat al vol loodhoudend soldeer zit, is loodhoudend 60/40 of 63/37 de logische keuze.

Stel de bout ruim boven het smeltpunt in — gangbaar is zo'n 320–370 °C — zodat de verbinding snel op temperatuur is en je juist kórter hoeft te verhitten. Een te koude bout dwingt tot lang drukken en beschadigt zo méér. Dikke draden en soldeerlippen aan een chassis voeren veel warmte af; daar helpt een bredere punt of een krachtiger bout meer dan een hogere temperatuur.

Stappenplan voor een goede las

• 1. Zorg dat beide delen schoon zijn en mechanisch op hun plek zitten.
• 2. Verwarm het werkstuk 1 à 2 seconden met de (vertinde) punt.
• 3. Voer het soldeer toe aan het wérkstuk, niet aan de punt.
• 4. Laat het soldeer rondom vloeien en haal eerst het soldeer, dan de bout weg.
• 5. Laat de las stil stollen — bewegen tijdens het stollen geeft een koude las.
• 6. Controleer: glanzend, glad en een mooie vloeiende overgang ('meniscus').

Draad vertinnen

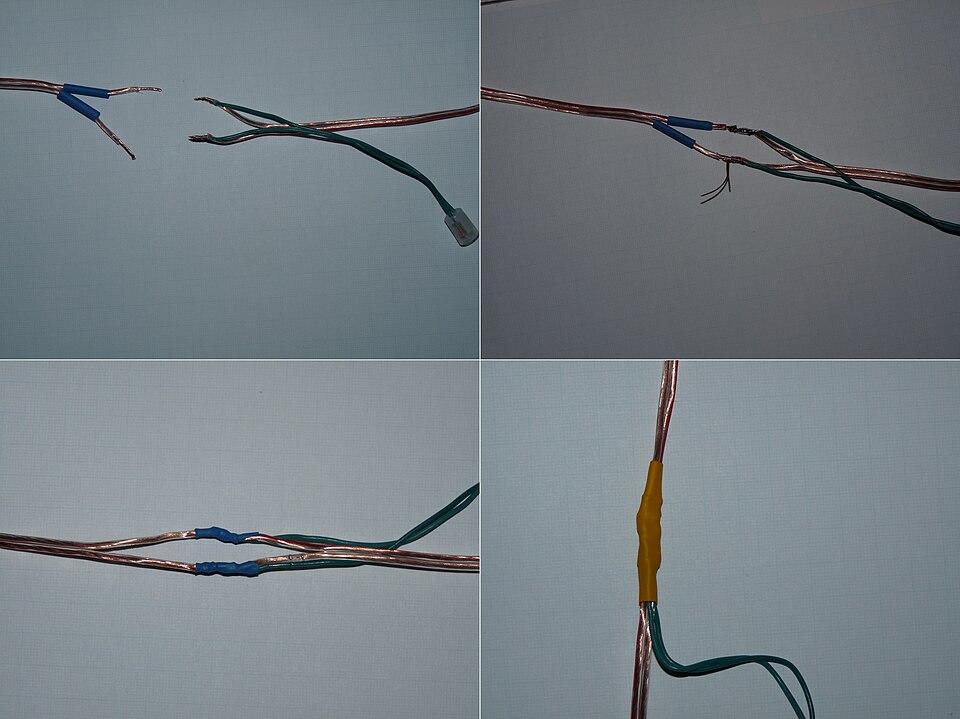

Gestripte, meeraderige draad soldeer je niet zomaar vast: vertin hem eerst. Draai de adertjes in elkaar, verwarm ze en laat er een dun laagje soldeer in vloeien. Vertinde uiteinden rafelen niet, maken beter contact en solderen in één keer vast.

Hetzelfde geldt voor de boutpunt zelf: een dun laagje vers soldeer op de punt ('tinnen') geleidt de warmte veel beter naar het werkstuk en beschermt de punt tegen oxidatie. Veeg de punt af aan een vochtige spons of messing wol — niet aan een vijl.

Desolderen

Om een component los te krijgen verwijder je het gesmolten soldeer met een soldeerzuiger (solder sucker) of desoldeervlecht (solder wick). Vlecht werkt het best met flux en voldoende warmte; een verzadigd stuk zuigt niet meer, dus pak een schoon stuk. Soms helpt het eerst vers soldeer toe te voegen zodat de warmte beter geleidt.

Werk altijd spanningloos en ontladen, en wees geduldig: zo voorkom je schade aan sporen, soldeerlippen en omliggende componenten.

Point-to-point bedrading

Point-to-point (P2P) is een bouwwijze zonder printplaat: componenten worden rechtstreeks tussen aansluitpunten (soldeerlippen, buisvoeten, terminal strips) gesoldeerd. Typisch voor vintage buizenapparatuur en goed te repareren — je volgt de fysieke draadjes, die één-op-één met het schema lopen.

Maak vóór het losmaken een foto van de bedrading. Die bewaart de oorspronkelijke draadroutes en componentposities, zodat je exact kunt terugbouwen.

Zuiger, vlecht of station: wat wanneer?

Krijg je oud soldeer niet vloeibaar? Voeg éérst vers soldeer toe. Dat klinkt tegenstrijdig, maar vers soldeer met flux verbetert de warmteoverdracht en maakt de oude verbinding weer vloeibaar, zodat zuiger of vlecht hun werk kunnen doen.

• Soldeerzuiger: snel en goedkoop; ideaal voor grotere hoeveelheden soldeer op lippen en doorvoeringen. Vraagt wat timing (verhitten, bout weg, direct zuigen).
• Desoldeervlecht: gevlochten koper dat soldeer opzuigt via capillaire werking; het netste resultaat op kleine verbindingen. Werkt het best met extra flux en een vers, niet-verzadigd stuk vlecht.
• Desoldeerstation (verwarmde zuigmond): de luxe optie die verhitten en zuigen combineert; vooral fijn bij veel werk aan printplaten.

Werken aan soldeerlippen en terminal strips

In point-to-point-toestellen zijn draden vaak mechanisch om de soldeerlip gewikkeld vóór het solderen. Trek zo'n draad nooit los terwijl het soldeer vast is — je trekt de lip krom of breekt hem af. Verwarm, verwijder het soldeer, en buig de wikkeling dan voorzichtig open met een puntige tang of een leeg soldeerlipje ('pick').

Aan één lip zitten vaak meerdere componenten. Kijk vóór het verhitten welke draad je precies moet hebben, en steun omliggende componenten zodat ze niet meebewegen — zo blijven de andere verbindingen intact.

Oude draad en isolatie

Draadisolatie uit de jaren 40–60 (rubber of doek) wordt broos en kan bij aanraken al afbrokkelen — met kortsluiting tegen het chassis als risico. Controleer de bedrading dus ook op plekken waar je toevallig langs komt, en vervang verdachte draden met modern draad van vergelijkbare dikte en een ruime spanningsclassificatie.

Respecteer bij het vervangen de oorspronkelijke routing: in versterkers liggen signaal- en netdraden bewust uit elkaar om brom te voorkomen. Een foto vooraf is ook hier je beste vriend.
