Restauratietechnieken

Wat en waarom

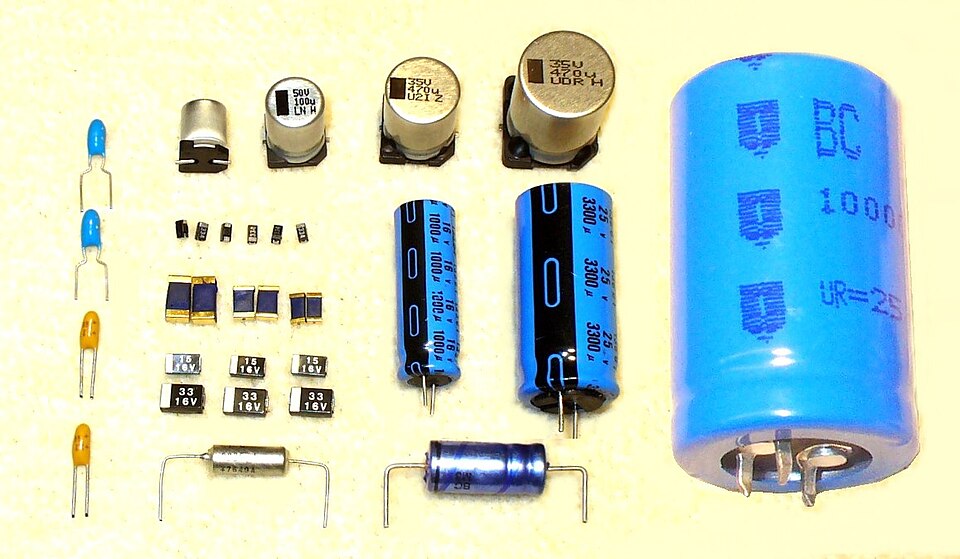

Recappen betekent het vervangen van condensatoren, vooral oude elektrolytische (elco's) en koppelcondensatoren die in waarde weglopen, lekken of uitdrogen. Oude papier-/wax-koppelcondensatoren gaan na decennia DC lekken, wat de bias van de volgende buis verschuift en oververhitting kan geven. Moderne foliecondensatoren lekken vrijwel niet.

Houd bij vervanging de capaciteit meestal gelijk aan het origineel, en kies een werkspanning (V-rating) die gelijk is aan of hoger dan het origineel — hoger geeft marge, lager kan doorslaan. Let bij elco's op de polariteit: verkeerd om ingebouwd lekken of exploderen ze.

Werkwijze

Werk één component tegelijk: noteer waarde, spanning en polariteit van het origineel, desoldeer het, en soldeer de nieuwe op de juiste plek en polariteit. Zo houd je overzicht en zijn fouten traceerbaar.

Het 'reformeren' van oude elco's met langzaam oplopende spanning kan een originele condensator soms redden, maar voor betrouwbaarheid kiest men bij audio-restauratie meestal toch voor vervangen.

Wat vervang je wél en wat niet?

Blind álles vervangen ('shotgunnen') maakt een toestel niet per se beter: elke soldering is een kans op een nieuwe fout, en originele onderdelen die nog goed zijn horen bij de historie van het toestel. Meet, beoordeel en vervang gericht.

• Vrijwel altijd vervangen: elektrolytische condensatoren (filter, kathode-bypass) en papier/wax-koppelcondensatoren.
• Meestal prima: mica- en keramische condensatoren — die verouderen nauwelijks.
• Meten en beoordelen: koolweerstanden (vervangen bij te grote drift), potentiometers (vaak te redden met reinigen).
• Alleen bij defect: transformatoren en smoorspoelen — kostbaar en vaak origineel te behouden.

Multi-sectie condensatoren ('can caps')

Vintage voedingen gebruiken vaak één aluminium beker met meerdere condensatorsecties erin (bijv. 3 × 20 µF), herkenbaar aan de symbooltjes (driehoek, vierkant, halve maan) bij de aansluitlippen die de secties onderscheiden. De beker zelf is meestal de gezamenlijke minpool en zit aan het chassis.

Bij vervanging heb je twee nette routes: een moderne multi-sectie beker (die bestaan nog als reproductie), of losse moderne elco's onder het chassis monteren en de oude beker als sieraad laten zitten — losgekoppeld, zodat het aanzicht origineel blijft. Documenteer in beide gevallen welke sectie waarheen ging.

Na het recappen: eerst controleren, dan pas spanning

• Loop elke nieuwe elco na op polariteit — een verkeerd-om elco overleeft de eerste minuten niet.
• Controleer op soldeerbruggen en losse draadjes, vooral rond dicht bebouwde lippen.
• Vergelijk je werk met je foto's: zit elke draad weer op de juiste plek?
• Meet met de ohmmeter van B+ naar massa: een zeer lage weerstand belooft kortsluiting bij het inschakelen.
• Start daarna via dim bulb en/of variac — nooit direct op vol net.

Gecontroleerd opstarten

Zet een net gerestaureerd toestel de eerste keer niet zomaar op volle netspanning. Voer de spanning langzaam op met een variac en/of gebruik een dim bulb tester in serie: dat begrenst de stroom en onthult kortsluiting of fouten voordat er schade ontstaat.

Gloeit de dim bulb fel en blijft hij fel branden, dan trekt het toestel veel te veel stroom — vrijwel zeker een kortsluiting (bijv. een verkeerd om gemonteerde elco of een soldeerbrug). Schakel uit en zoek de fout.

Bias instellen

Bij vaste bias regel je de negatieve roosterspanning met een instelpotmeter en meet je de ruststroom (vaak via de spanning over een klein meetweerstandje of de kathode). Stel in op de waarde die de fabrikant/buis voorschrijft, ruim onder de maximale dissipatie. Reken met P = U × I: bij 400 V op de anode hoort 20 W dissipatie bij I = P/U = 50 mA — en stel je meestal op 60–70% daarvan in voor marge.

Een te 'hete' bias (te veel ruststroom) verkort de levensduur van eindbuizen en kan oververhitting veroorzaken; in het ergste geval gloeit de anode rood.

De eerste minuten na inschakelen

De eerste keer opstarten is geen aan/uit-moment maar een bewaakte proef. Draai de variac langzaam op terwijl je kijkt en ruikt: gloeien alle gloeidraden, blijft de dim bulb gedimd, stijgt de B+ geleidelijk mee? Elke afwijking — een knetter, een geur, rook, een lamp die fel blijft — betekent: direct uit en eerst begrijpen wat er gebeurde.

Houd de eerste sessie kort en meet daarna (uitgeschakeld en ontladen) of alles koel is gebleven: trafo, smoorspoel, nieuwe elco's. Warm is normaal, heet of ongelijkmatig heet is een signaal. Pas als het toestel een paar keer rustig en voorspelbaar is opgestart, ga je naar vol net en signaaltests.

Ruststroom meten: drie manieren

Meet nooit door zomaar de kring open te knippen terwijl het toestel aan staat, en wees terughoudend met meten direct aan de anode: daar staat de volle B+ op. De kathodemethodes houden je handen bij de laagspanningskant.

• Via de kathodeweerstand: meet de spanning over de bestaande kathodeweerstand en deel door zijn waarde (I = U/R) — veilig en zonder ingrepen.
• Met een 1 Ω-meetweerstand in de kathodeleiding: dan is de afgelezen millivolt-waarde direct de stroom in milliampère (1 mV over 1 Ω = 1 mA). Veel restaurateurs bouwen deze permanent in.
• Via een bias-meetadapter tussen buis en voet: handig, maar let op de kwaliteit van de adapter bij hoge spanningen.

De 70%-vuistregel narekenen

De gangbare richtlijn voor push-pull klasse AB: stel de ruststroom zo in dat de buis in rust ongeveer 70% van zijn maximale anodedissipatie verstookt. Rekenvoorbeeld met een buis van 25 W maximale dissipatie op een anodespanning van 450 V: 70% van 25 W is 17,5 W, dus I = P / U = 17,5 / 450 ≈ 39 mA ruststroom per buis.

Het maximum van jouw buistype vind je in de datasheet; de exacte aanbeveling kan per versterkerontwerp verschillen — modelafhankelijk, dus check de service manual waar mogelijk. De vuistregel behoedt je vooral voor de twee uitersten: ver eronder klinkt het mager, erboven slijt (of sneuvelt) de buis.
